PROJECTA-90  REFLETOR A LED



Desculpe, estamos em construção  - aguarde











     Os refletores PROJECTA são aplicados para iluminação de destaque em pátios, fachadas, detalhes de arquitetura, outdoors,etc.

    A fonte de luz provém de potentes emissores de luz de estado sólido: os power LEDs. Muito mais econômicos e de altíssima durabilidade, se comparados aos refletores convencionais.

    Desenvolvidos com a mais avançada tecnologia em iluminação,  são  equipamentos de tecnologia sofisticada, fornecidos completos, prontos para o funcionamento.ionamento.



Características:

  • Alimentação em AC  com seletor automático de tensão (100 - 270 VAC),

  • Versão para 24 Volts DC, o que permite o uso com painel solar.

  • Baixíssimo consumo, troca ou manutenção;

  • Alta relação entre fluxo luminoso x consumo;

  • Construção em alumínio e pintura de alta resistência para áreas litorâneas e atmosferas mais agressivas;

  • Durabilidade de 70.000 horas;

  • Leve e compacto.

  • Luz branca ou colorida.

  • Fotossensor incorporado para ligar a noite e desligar automaticamente de dia.

 Materiais de baixíssimo impacto ambiental. É um equipamento de última geração que harmoniza o avanço tecnológico com a consciência de uma Nova Era.



Vantagens:

  • Instalação simples e barata;

  • Alta qualidade de materiais: durabilidade e confiabilidade;

  • Baixíssimo custo de manutenção.

  • Não utiliza lâmpada ou reator.

  • Circuito e emissores de luz totalmente eletrônicos.

  • Permite o usos de lentes para concentrar ou distribuir o foco de luz.





Características TÉCNICAS







Características Fotométricas

Código do produto



Características Elétricas



880.V06 (V especifica voltagem - vide tabela)





Modelo

PROJECTA 120

Modelo

PROJECTA 120

Opções de focos / Lente frontal

Sobre os LEDs: ângulos de 20º, 40º ou 120°

Alimentação elétrica

100-270 VAC

24 VDC

Fluxo Luminoso

9.598 lm



Eficiência (lm/W)

81,3

88,9

Luminância a 1m. - (Lux)

120º=3.055 lx

40º = 5.657 lux

20º = 18.177 lux



Consumo Maximo em Watts

118W

108W

IRC (5500 K)

Ra >70

THD (V)

2,0%

N.A.

Aplicação

Projeção de luz externa (floodlight) para destaque de objetos.

THD (I)

70,5%

N.A.

Emissores de luz / Vida útil estimada

 Power LED  > 70.000 horas

Fator de Potencia (F.P.)

>.98

N.A.

Cores da luz

Branca ou outras cores sob encomenda (vide tabela).

Funcionamento

Acionamento manual



Características Construtivas





Corpo da luminária

Alumínio

Temperatura máx. de trabalho

80º Celsius

Cor do corpo da luminária

Branca ou Preta. Outras cores sob consulta

Instalação

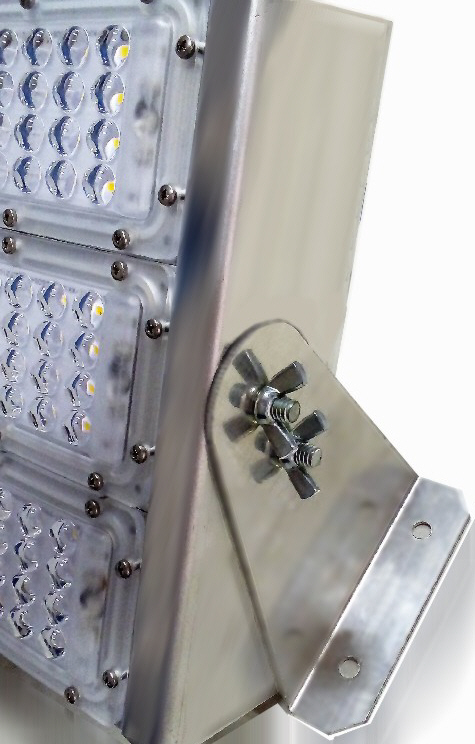

Suporte em L com regulagem para o foco.

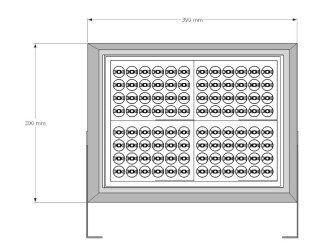

Dimensões (exceto suporte)

 H = 330 x 300,0 x 71 mm.

Isolação (Norma NBR 6164/IEC529)

IP-66

Peso (Kg)

4,5 Kg.

Garantia

1 (hum) ano.







Fotometrias

Angulo de Abertura α

120º

40º

20º

L= Longitudinal máxima com lux > 5.

25 m.

33 m.

60 m.

A = Cobertura Transversal na distância máxima:

86 m.

24 m.

21 m.

Iluminamento em lux (lx).



Distâncias em metros



Tolerância ± 15%



Angulo da lente

120º

40º

20º

L1= 2 m

764

1.412

4.545

L2= 4 m

190

353

1.136

L3= 6 m

85

156

505

L4= 10m

30

56

181

L5= 20m

7,6

14

45

L6= 30m

3,4

6,3

20

L7= 40m

-

3,5

11,4
