Modelos:

Aplicação: Heliponto elevado

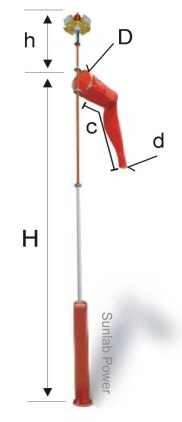

Altura do mastro:

Sem iluminação (H)   = 2,0m.

Com iluminação (+h) = 3,0m.

Dim. cone (m): C= 1,20  D= 0,30   d= 0,15

Peso aprox. (kg): 45,0

Modelos:

Aplicação: Aeródromo visual / Heliponto solo

Altura do mastro:

Sem iluminação (H)   = 5,0m.

Com iluminação (+h) = 6,5m.

Dim. cone (m): C= 2,40   D= 0,60   d= 0,30

Peso aprox. (kg): 55,0

Modelos:

Aplicação: Aeródromo / Heliponto por instrumentos

Altura do mastro:

Sem iluminação (H)   = 5,0m.

Com iluminação (+h) = 6,5m.

Dim. cone (m): C= 3,60   D= 0,90   d= 0,45

Peso aprox. (kg): 65,0

Modelos: HGR-100

Aplicação: Sistema solar para Birutas

Para iluminação de birutas em locais sem infra-estrutura elétrica ou híbrida para alimentação ininterrupta (fotovoltaico + elétrico).

Código: 985.107-000

Modelo: HPRJ-10

Aplicação: Conjunto de iluminação

Para o cone de vento da biruta. Conjunto de 4 refletores e 1 sinalizador de obstáculo com foto-sensor crepuscular incorporado. Todos a LED. Adapta-se em mastros até  2,5" ǿ.

Código: 981.359 -000

Cones de vento para birutas.

Aplicação:

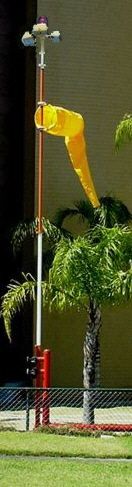

    O indicador visual de condições do vento de superfície ou “Biruta” é um auxílio visual para pouso e decolagem de aeronaves. Ele fornece as indicações da direção e intensidade do vento de superfície aos pilotos. Sua forma é de cone vazado, feito com tecido impermeável e uma vez instalado, dá uma clara indicação da direção do vento e sua velocidade.

É um equipamento obrigatório sendo constituído pelo cone de vento, cesta de armação e mastro de sustentação. Para  operações noturnas deve ser adicionada a iluminação adequada.

 A "biruta" demonstra a direção e magnitude do vento sua localização deve ter uma ótima visualização do piloto, não interferindo na trajetória da aeronave ou apresentar riscos de colisão com a mesma.

Velame em tecido impermeável,  resinado na cor, fixado por abraçadeiras. Em conformidade à norma ABNT 12.647/2013, IAC 154-1002.

Pintura a epóxi, rolamentos auto-lubrificados, cesta em aço inox.

Construção

   A linha SHX da Sunlab Power esta em conformidade com as Normas da ICAO e NBR 12647:2013. São fabricados os seguintes tipos:

• SHX 10 / 20 : Para heliponto Elevado, tipo L-806.

• SHX 11 / 30 : Para heliponto solo ou aeródromo de operação visual.

• SHX 12 / 40 : Para heliponto ou aeródromo de operação por instrumentos.

   A construção é robusta e opera com velocidade de ventos superiores a 144 km/h e temperaturas desde -35 a 65° C, sem risco de danos.

  A estrutura é composta pela base retrátil, mastro (haste) , cesta de sustentação em aço inox, para o cone de vento (ou velame), com eixos apoiados em rolamentos de lubrificação permanente. Pintura em partes nas cores laranja e branco.

   Articulável para permitir que o mastro se dobre, facilitando a instalação do cesto e cone de vento, assim como trocas e manutenções. O pino de travamento do mastro é frangível.

Altura* da Biruta de acordo com a NBR 12647:

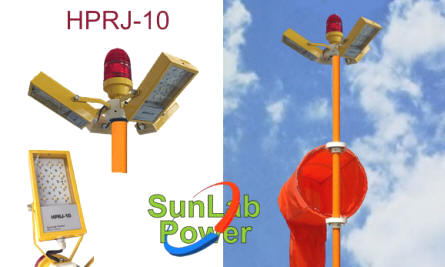

Conjunto de iluminação  HPRJ-10

   Com helipontos ou aeródromos operando à noite, estes devem dispor no mínimo de uma “Biruta” iluminada. O HPRJ-10 é composto de 4 refletores LED de alta potencia, cobrindo os quadrantes em 360° para o cone de vento.

No ponto mais alto é  instalado o sinalizador de obstáculo, de luz fixa vermelha e baixa intensidade, incorpora o fotossensor que efetuará o acendimento e desligamento automaticamente. A visibilidade do feixe de luz horizontal é de 360° (ICAO-seção 4.1.1, 4.2 e 4.8).

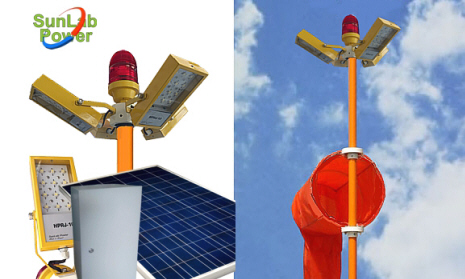

Sistema solar para Biruta

A instalação de birutas em locais sem infraestrutura elétrica ou com problemas de suprimento dela, pode ser facilmente viabilizado através do sistema a energia solar fotovoltaico.


 O sistema HGR-100 é composto pelos módulos solares fotovoltaicos, suporte de fixação,  controlador solar, bateria, cabos e conexões a gabinete em aço para instalação interna ou externa. O acionamento dos refletores pode ser manual ou automático.

A autonomia do sistema é de 30 horas sem insolação.

   Os equipamentos atendem às seguintes Normas e documentações técnicas:

ABNT Associação Brasileira de Normas Técnicas: NBR 12647:2013, NBR 9541:2006, NBR. 11482:1990, NBR. 8094:1983, NBR. 12999:2003, NBR.10315:1988.

Min. Aeronáutica - Portaria nº 830/GM5 e 957/GC3 do Ministério da Aeronáutica.

Marinha do Brasil: NORMAM 27/2011.

FAA:  AC 150/5345-1, AC 150/5345-43 e AC 150/5345-45

OACI: doc. 9157. Parte 6. Anexos 3 cap.5 e Capítulo 3, parte IV do Anexo 14.
